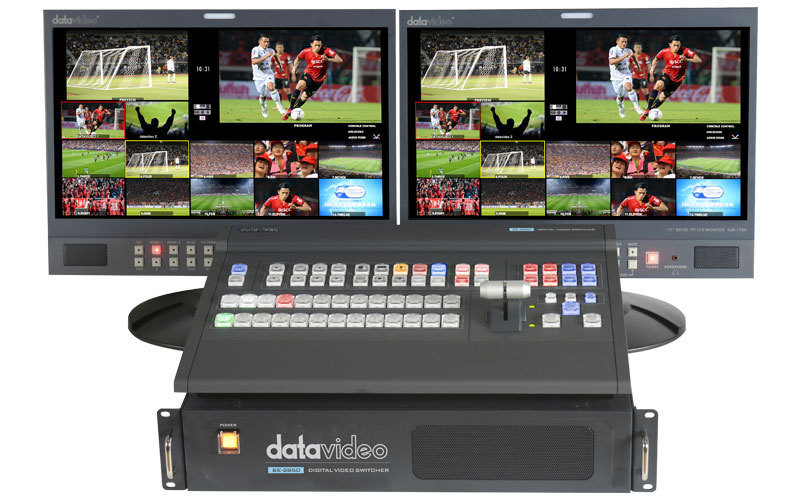

HD/SD 8/12通道切换台

SE-2850

所属分类:

切换台

产品附件:


联系我们

产品描述

  SE-2850是SE-2800导播系统再升级的产品,同样保持了HD与SD能够同时输入与切换、扩增12组输入与双DSK的功能, SE-2850特别增加内建字幕卡,并支持1920x1080P的信号输入,更能兼容目前大部分品牌之摄像机信号,同时也能用简单的方式就让导播播出的信号具备字幕效果,在原有的功能基础上做了大量升级和更新。



产品特色

  灵活的8-12路HD/SD切换台

  SE-2850具备12组信号(标配8路,选配12路)输入且兼容于HD或SD信号,两件式的设计便于整合系统中且不影响空间的运作,同时平价的成本符合各级使用单位的预算需求,是一台运动赛事、副控室或导播车使用的演播系统。



  灵活强大的切换台

  多路信号输入的切换台是大型运动及副控室需求的演播系统,但是针对目前的HD与SD新老交替的环境下,能兼容HD或SD不同格式且同时容易整合在系统架构中,就是运动赛事级副控室所需求的演播系统,也符合目前及未来广播环境的设备。

  SE-2850具备2组HDMI输出端子,可设定四种MutliView模式输出,提供操作人员自己习惯设定监看输出方式,且每一组输入信号的屏幕具备音频音量表显示,提供操作人员监看视频时同步监看音频信号。







  高标清切换台的标竿





高标清兼容 您合适的选择

• 兼容于高标清信号输入

• HD系统支持HD-SDI与HDMI输入

• SD系统支持SD-SDI、HDMI两种格式输入



2850的功能 视频切换伙伴

• 内含双组下游键(DSK),满足主控或副控室外接图文系统需求

• 下游键可变更为Luma功能,计算机的PPT由HDMI接口输入执行简单字幕显示

• 可产生双组画中画,现场或新闻节目可同步以异地联机方式播岀



音频的专家 让您应用自如

• 支持SDI嵌入音频(Embedded Audio)输入,且内置解嵌(De-embedded)功能,解嵌音频由XLR接口输出

• 提供四组XLR音频输入,兼容于LINE音频输入,同时可嵌入视频内输出



标配与全配 符合您的需求

• 标准为8路输入,可选购输入模块达12路输入

• 两件式的设计,容易整合在移动式的导播系统,尤其是SNG车或OBV车上使用



技术规格

视频系统

HD & SD

视频格式

1080p 25/29/30/50/59.94/60Hz
1080i 50/59.94/60Hz
720p 50/59.94/60Hz
576i 50Hz
480i 59.94Hz

视频处理

SDI: 4:2:2
HDMI: YUV 4:2:2 10 bit, RGB 4:4:4

输入设置(XPT)

All 12, repeatable

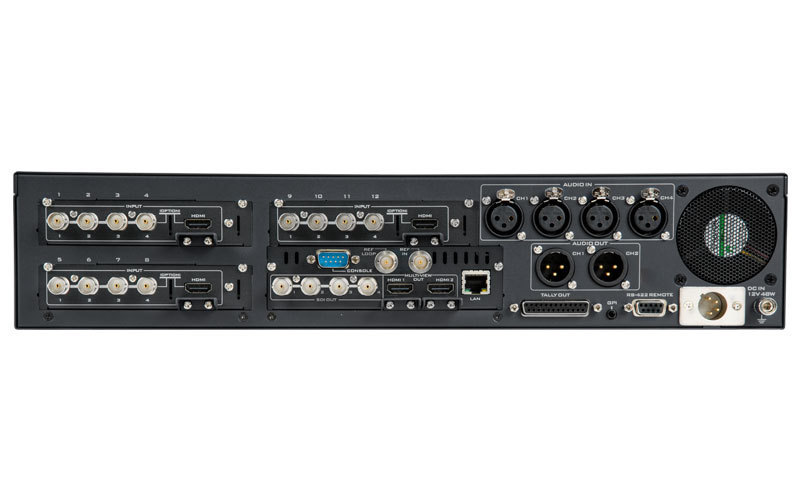

视频输入

Standard: 8x SDI, 2x HDMI
Max: 12x SDI, 3x HDMI

相容高标清

YES

电脑连接

Max 3 via HDMI

视频输出

4x SDI assignable:
PGM, PVW, AUX & Clean Out
2x HDMI assignable:
PGM & multi-view

下转输出

4x SDI

多分割画面监看

2x HDMI

音频输入

4x Balanced XLR

音频输出

2x Balanced XLR

支持音频轨数

Input up to 16 channels, Output 4 channels

音频延迟

Up to 8 frames per channel(*SDI input audio only)

音视频同步切换

YES

视频抠像

N/A

字幕机

Yes, CG-200 软件免费下载

USK

N/A

DSK

2x DSK support Lumakey/ Linear key (Key / Fill)

子母画面

2

LOGO显示

2 (or 1 logo + 1 clock)

内置静桢图片

12

过场预览

PiP & DSK

同步信号输入/出

Built-in Genlock
Support external sync with loop thru

Tally输出

1x D-sub 25pin, dual color

电脑控制

Ethernet (free Window software)
RS-422/ RS-232

调音台

N/A

特别功能

4-CH SD downconvert output
Built in TC-200 CG system
Selectable SMPTE/EBU Audio level

外型

2 units, 2RU rack-mount mainframe

尺寸

433 x 312 x 76 mm (switcher)
432 x 252 x 88 mm (main unit)

重量

4.7 kg

电源

DC 12V 44W

操作温度

0~40 °C

配件

CB-60/61/62 (30/50/100m)
