HD 12通道切换台

SE-3200

所属分类：

切换台

产品附件：

联系我们

产品描述

　　SE-3200是专业的12通道Full HD切换台，具备强大且容易使用的视频效果，例如Chromakey、Luma Key、DSK、PIP、WIPE功能、静态图片存储及动态转场功能等，多通道的输入加上多样的视频变换效果，丰富视觉画面。同时内建字幕功能，可搭配Datavideo字幕软件迅速制作广电级字幕效果。SE-3200的箱型设计可让您将2U高度主机安装在标准19吋的机架，控制器则可放置在平面工作台或内建在导播车上，方便棚内作业或户外切换使用。



产品特色

　　又一款支持大型活动的广播级切换台

　　支持Full 1080P (3G)

　　4组USK，可任选抠像/Linear / Luma key /画中画使用

　　2组DSK，可灵活应用产生不同功能

　　支持4组广电级抠像并内建50组虚拟场景

　　内建9组Stinger转场功能



　　众多为大型活动提供的功能

　　12路视频输入：8 路SDI + 4路HDMI

　　9路视频输出：6路SDI + 3路HDMI

　　4组USK，可任选抠像/Linear / Luma key /PIP画中画使用

　　PIP画中画，可设置比例、位置和尺寸

　　2组DSK，支持Linear及Luma key模式

　　2组Logo显示并能调整位置尺寸，也可做动态Logo使用

　　支持Wipe、Mix、DVE、Cut转景功能

　　32组Wipe效果，包含圆形和心型等多种变化，并可调整边框尺寸及柔和度

　　支持动态转场效果，适合运动、直播使用

　　任一输入均可预先存储一张图片

　　支持XPT (输入信号交叉设置)

　　4组XLR模拟音频输入，输入视频可带4音轨输出

　　2组XLR解嵌模拟音频输出

　　双色红/绿Tally灯信号传输

　　支持3电平及黑场锁像功能

　　2组记忆键随选随用

　　提供USB接口方便固件更新







　　多种人性化设计，助您创造虚拟摄影棚体验

　　Flex Source 更上一层楼，创造出多层次的影像构图

　　原本复杂的设定只要按一下按键按键即可达成。

　　多达4个可切换抠像的通道，具有我们的“键扎”功能。创建一个完整的4通道虚拟工作室，享受我们的自动抠像功能。

　　创建8个可以同时激活的画中画。画中画的大小和位置是可调的，并且具有各种边框选项，包括我们的3D边框。







内置内建字幕系统

内置了对Datavideo CG字幕软件的支持。这项功能可将PC或笔记本电脑的常规HDMI输出转换为成熟的CG接口，以与Datavideo的CG套件一起使用。







自定义多视图布局和双多视图输出

将两个显示器连接到所有3200系列切换器，以实现双Multiview输出。从许多预定义的多视图布局中选择或定义自己的!







口型同步音频

4个立体声XLR音频输入，每个输入旁边紧随嵌入式音频。2个去嵌入式输出通道至混音台，并具有延迟功能，以创建合适的口型同步。

输出影像直接下转换

SE-3200是一种提供输出影像下转换的功能，无需额外使用下转换转换器，可在1080p / 60/50模式下实现1080i或720p输出。





技术规格

视频系统

Full HD

视频格式

1080p 50/59.94/60Hz
1080i 50/59.94/60Hz
720p 50/59.94/60Hz

视频处理

SDI: 4:2:2
HDMI: YUV 4:2:2, RGB: 4:4:4

输入设置（XPT）

All 12, repeatable

视频输入

8x SDI, 4x HDMI

相容高标清

N/A

电脑连接

4 via HDMI

视频输出

6x SDI Outputs assignable:
Multiview, PGM, PVW, PGM+DSK, Clean PGM, Clean PVW, Input 1-12, STILL 1, STILL 2, Flex source

3x HDMI assignable:
Multiview, PGM, PVW, PGM+DSK, Clean PGM, Clean PVW, Input 1-12, STILL 1, STILL 2, Flex source

下转输出

1x SDI

多分割画面监看

HDMI & SDI assignable

音频输入

4x Balanced XLR

音频输出

2x Balanced XLR

支持音频轨数

Input 2 channels, Output 4 channels

音频延迟

up to 16 Fields or 8 Frames per Channel

音视频同步切换

Yes

视频抠像

4

字幕机

Yes, CG-200 软件免费下载

USK

4x Keyer support Chromakey/ Linear/ Luma Key

DSK

2x DSK support Lumakey & Linear key
(Key / Fill)

子母画面

8 (4x PIP, 4x Flex Source)

LOGO显示

2

内置静桢图片

999+

过场预览

Full Transitions Preview

同步信号输入/出

Built-in Genlock
Support external sync with loop thru

Tally输出

1x D-sub 25pin, dual color

电脑控制

RS-232 / DVIP (Ethernet)

调音台

N/A

特别功能

4 User Memory Preset
Free Virtual Set and Stinger transition included

外型

2 units, 2RU Rack-Mount Mainframe

尺寸

433 x 312 x 76 mm (switcher)
432 x 252 x 88 mm (main unit)

重量

4 kg

电源

DC 12V 69W

操作温度

0~40 °C

选配

TPC-700
CB-46
CB-47
CB-60
CB-61
CB-62

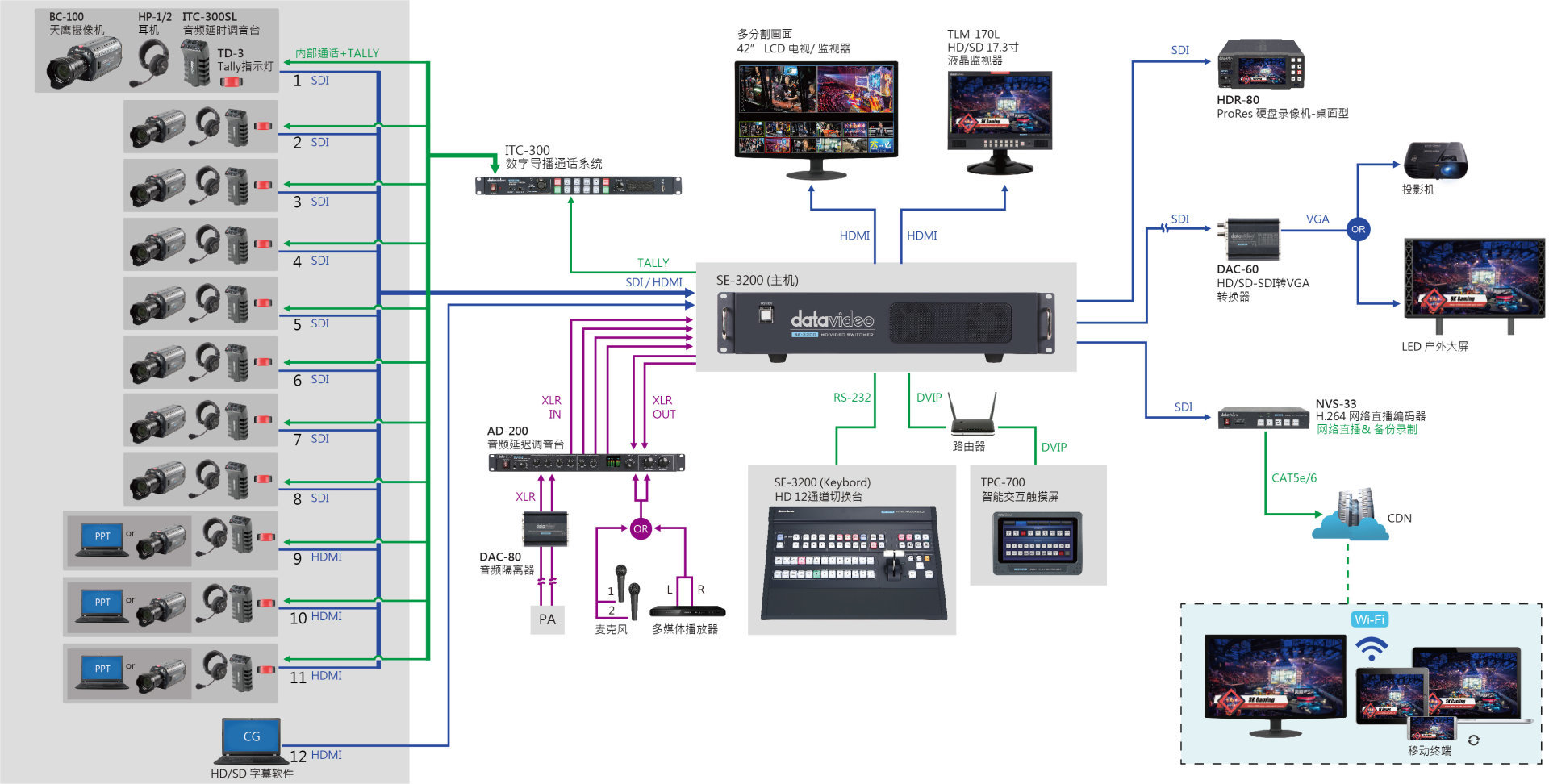

系统图片
